桶夹型号的确定所需考虑的几个因素:
一、桶的技术参数

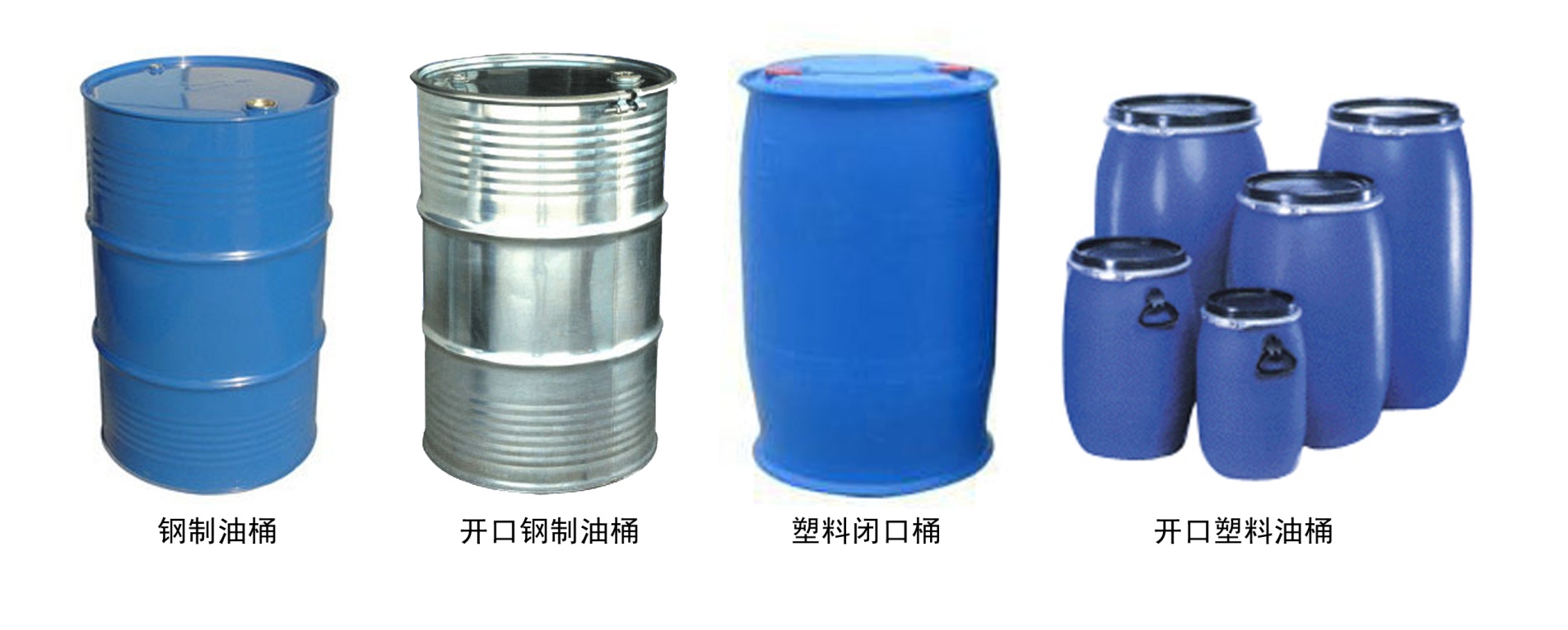

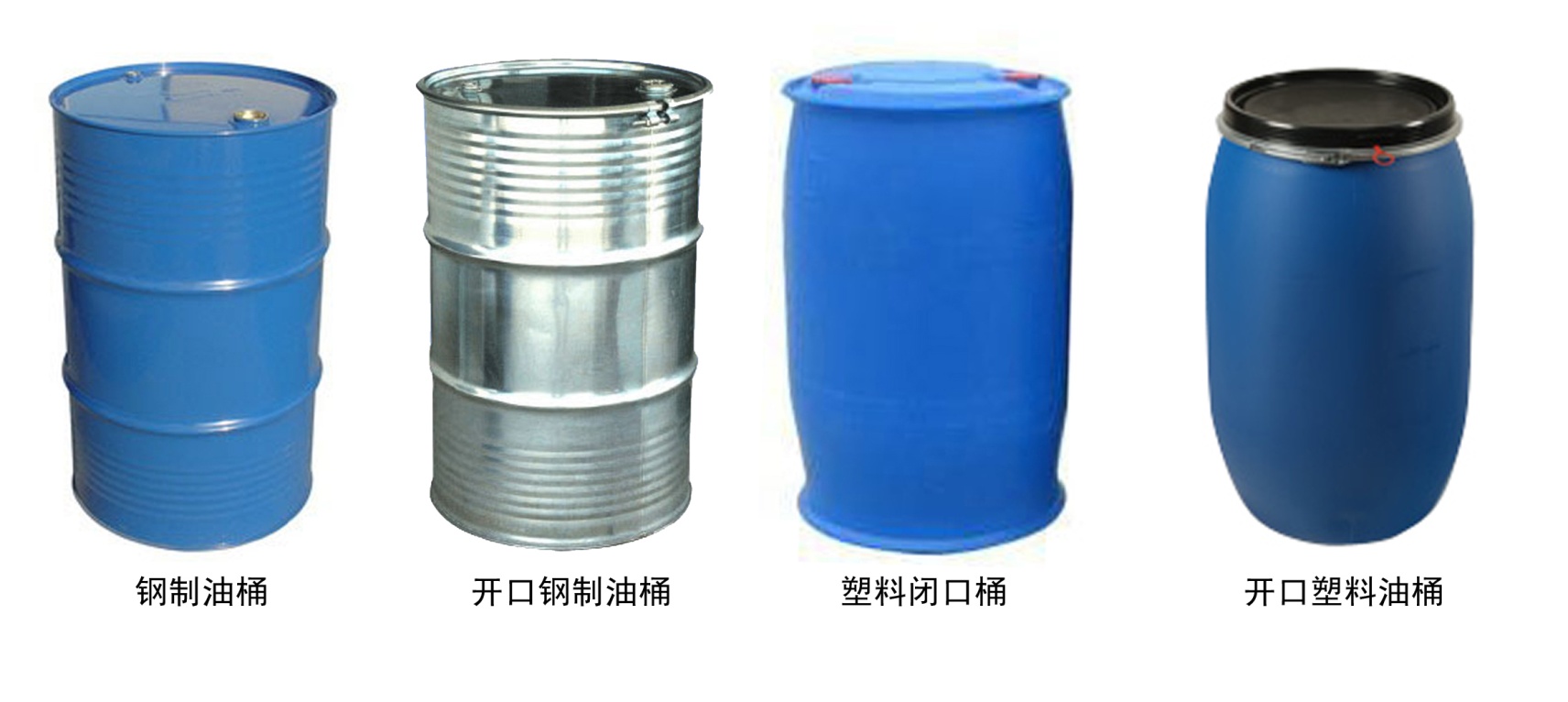

1.桶的材质:

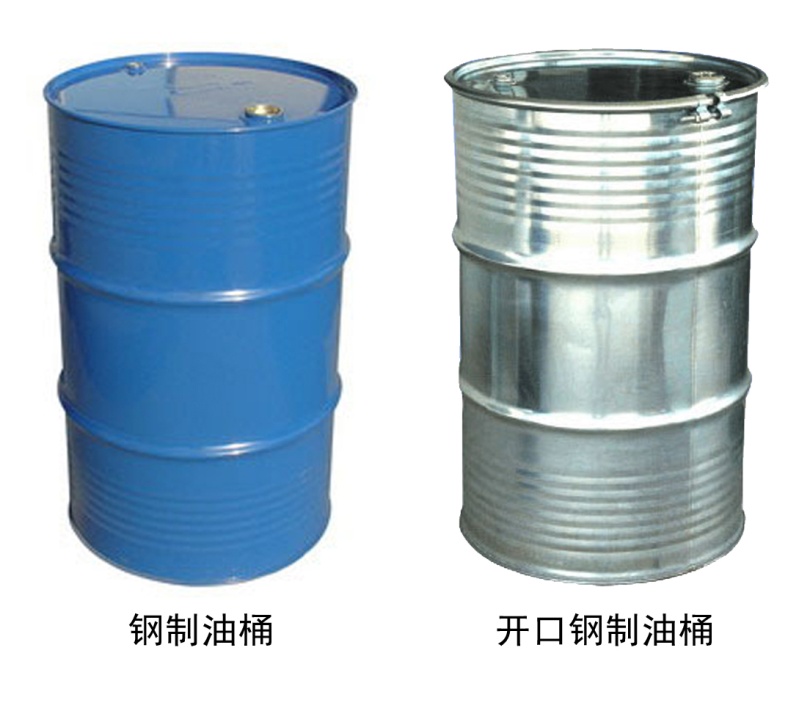

2.桶盖的大小: 开口桶以及闭口桶
3.桶的外型:
(直上直下)标准型
(中间大两头小)鸡蛋型 (非标)
4.桶的直径和高度:
一般标准桶的直径为585mm左右,一般标准桶的高度为890mm左右。
5.桶的重量:
一般标准桶的容积为200升左右,一般标准桶的毛重为250公斤左右。
6.桶的外型完好情况:桶夹只可以抓取有桶边的并且外型较好的标准桶。
二、叉车
桶夹可以与1到5吨的叉车配合,但需注意:
1.叉车的载荷中心距以及实际有效载荷。 装配了桶夹后,叉车的载荷中心距变长了,实际有效载荷变小了。 DG1440系列四桶夹的实际载荷中心距在750mm左右。 其它系列桶夹的实际载荷中心距在1500mm左右,所以叉车的实际有效载荷可能只有叉车标称额定载荷的一半左右。
2.桶夹的叉套尺寸为:
我公司桶夹的单个叉套规格为: 长710mm,宽190mm(178mm), 厚80mm(60mm), 正常焊接后的两个叉套的外宽在765mm。
如有特殊要求,可以根据具体要求特别设计和制作。
三.使用环境
1. 集装箱作业。如果需要在集装箱内等狭小环境中进行桶的堆码和抓取,则必须考虑选购全自由门架的集装箱专用叉车。
2. 桶的堆码。为了保证最大的安全性,建议桶的堆码采用金字塔型,即在两个相邻的桶上面堆码一个桶,也就是上一层桶要比下一层桶要少一个。
3. 水平放置钢桶的搬运。 建议采用DG500这样的单桶单鹰嘴设计桶夹,将鹰头放到立架最下面的调节孔中,就可以对水平放置的一个标准钢桶进行自动化搬运。
4. 防爆等级的作业环境。 DG系列桶夹都可以配备防静电(防爆)鹰嘴,桶夹下面的皮带也可以是PVC防静电皮带。
四.重型鹰嘴与轻型鹰嘴的区别
1. 轻型鹰嘴较窄,较尖,比较适合搬运卷边较小的钢桶。
2. 重型鹰嘴比轻型鹰嘴要宽一倍左右,可对塑料桶提供更好的保护。
五.双鹰嘴与单鹰嘴设计的区别
1. 单鹰嘴设计为由一上一下、一对鹰嘴来抓取一个桶,只抓取桶边的一个点,与桶的直径无关,可以适应各种直径的桶。
2. 双鹰嘴设计为由两对鹰嘴来抓取一个桶,有两个受力点,可靠性和安全性较高。但双鹰嘴鹰头,只适用于标准直径585mm左右的圆桶。
3. 双鹰嘴设计的鹰头,采用了特殊的万向节结构设计,可以自行摇摆调节,对放置不平的桶可以自动适应。
六.皮带对于桶夹安全作业的重要性
配防静电皮带,对圆桶提供更好的支撑和保护,防止对桶造成刮伤、碰瘪和刺破等损坏。
